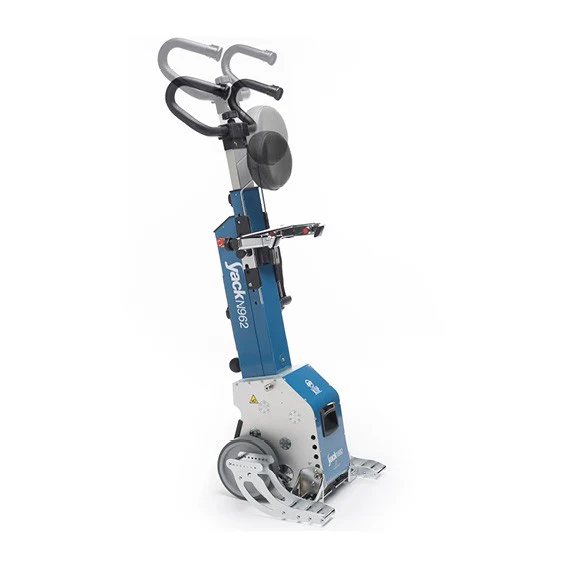

Montascale YACK N963H1 + Installazione Omaggio!
Questa versione consente di alloggiare molti tipi di carrozzine con estrema semplicità e ne permette la trasportabilità anche su scale molto strette con ridotti spazi di manovra.
N963H1 consente di poter utilizzare normalmente la carrozzina in piano mantenendo il montascale agganciato.
La possibilità di essere smontata in più parti rende la macchina semplice da trasportare.
Serve principalmente per agganciare carrozzine la cui conformazione non consente un aggancio alla versione universale N962, in particolar modo le carrozzine pediatriche le cui dimensioni interferiscono notevolmente con l’ingombro del montascale.
Caratteristiche principali:
- Portata 130 kg.
- Nuova elettronica che caratterizza la macchina migliorandone affidabilità e prestazioni.
- Display multifunzione sul pannello comandi con autodiagnostica integrata e informazioni costanti all’utente per una guida assistita.
- Pulsante di emergenza.
- Cintura di sicurezza.

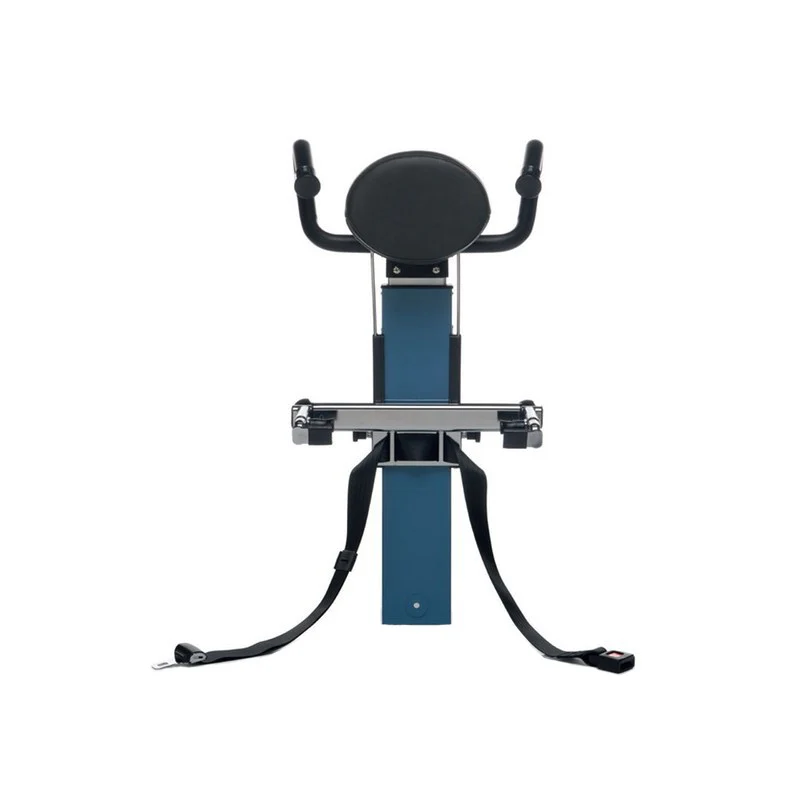

- Barra di aggancio superiore regolabile in altezza e larghezza con morsetti di serraggio snodabili.
- Asse di attacco posizionata sulla base del montascale da inserire negli appositi ganci da applicare.
- Poggiatesta regolabile.
- Altezza max. gradino 24 cm.
- Carica batteria elettronico esterno. Possibilità di carica a batteria inserita o estratta. Tale sistema consente la gestione di un pacco batteria supplementare.
- Volantino ergonomico a vite per ancoraggio timone.
- Barra di aggancio telescopica, regolabile in larghezza e con regolazione morsetto attraverso
volantino.
- Manubrio ripiegabile che consente l’alloggiamento in spazi angusti.
- Freni automatici di fine scalino. Un sicuro sistema meccanico consente allo YACK di frenare
automaticamente al termine della pedata dello scalino.
- Agganci superiori con supporti flottanti automaticamente orientabili in base all’inclinazione del telaio della carrozzina per assicurarne la massima stabilità.
- Timone regolabile per ottenere la posizione ottimale di conduzione del mezzo sulla scala. Il timone dello YACK termina con un manubrio ergonomico che ne agevola ulteriormente il controllo.
- Chiave magnetica di accensione. In caso di non utilizzo prolungato si attiva la funzione di Sleep-mode (stand by) segnalato da un allarme acustico.
- L’elettronica di bordo controlla il funzionamento del dispositivo impedendone il funzionamento nel caso in cui le condizioni di utilizzo non siano ottimali per la sicurezza come una carica residua insufficiente o se il carico a bordo superi la portata massima consentita. Grazie ad un display multifunzione appositamente studiato, risulta estremamente semplice impostare una delle 4 velocità previste, selezionare la modalità di funzionamento tra modo singolo e modo continuo e monitorare la carica residua della batteria.
- È dotato di doppi comandi di azionamento, in modo di facilitarne l’utilizzo da parte dell’operatore.
Il display sul pannello di comando ne consente il monitoraggio per garantire la sicurezza durante il suo funzionamento.
I messaggi nel display interattivo guidano l’operatore e lo assistono per garantire un corretto utilizzo del mezzo in sicurezza.
Al momento dell’accensione il display visualizza lo stato di carica della batteria, il livello di inclinazione e la velocità di salita e discesa.
Gli Yack sono stati dotati di pulsante di emergenza, l’intervento del tasto di sicurezza rende la macchina elettricamente isolata; la riattivazione della stessa viene guidata da messaggi sul display.
I nuovi Yack sono forniti di allarmi acustici con informazioni visualizzate nel display che ne semplificano l’uso e li rendono ancora più sicuri:
- Segnalazione basso livello batteria.
- Carico eccessivo.
- Assorbimento motore non corretto.
- Anomalie nel funzionamento della scheda elettronica.
- Anomalie nel funzionamento del freno.
- Eccessiva inclinazione della macchina durante l’utilizzo.
- Stand by con allarme acustico ogni 30 secondi.
Caratteristiche tecniche:

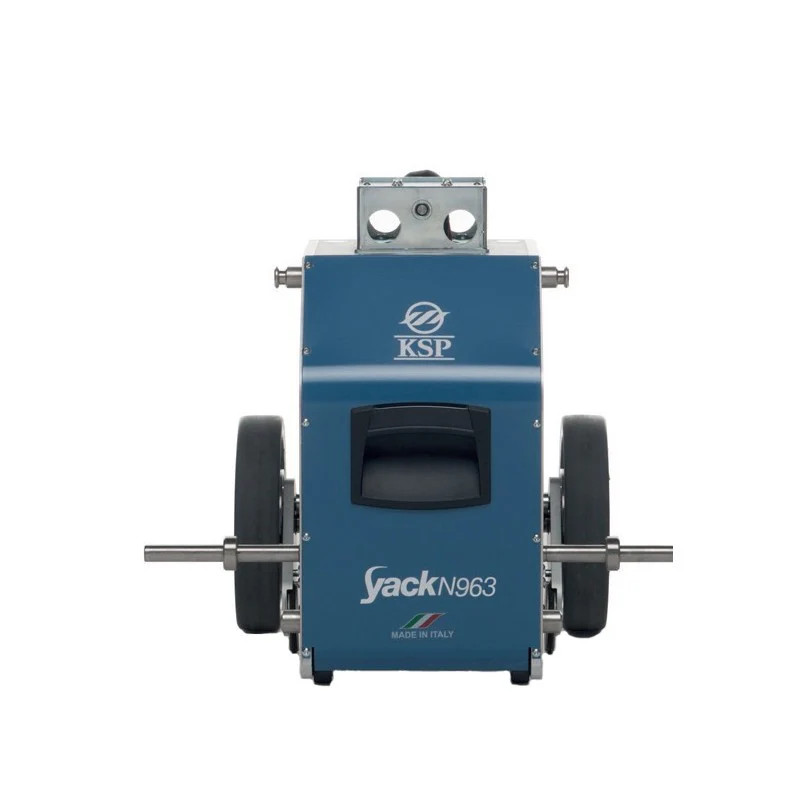

Peso corpo macchina: 23 kg
Peso timone: 7,5 kg
Peso asse e aggancio carrozzina: 0,7 kg
Peso batterie: 4,5 kg
Peso totale: 35,7 kg
Profondità corpo macchina: 370 mm
Larghezza: 370 mm
Altezza minima timone abbassato: 1210 mm
Altezza massima timone alzato: 1630 mm
Spazio min. manovra: 800 x 800 mm
Carico massimo: 130 kg
Autonomia (gradini): 400
Altezza massima gradino: 240 mm
Pedata minima gradino: 120 mm
Motore: CC 220 W
Batteria: 2 x 12 V 5 Ah
Tensione di funzionamento: 24 V
Fusibile: 20 A
Temperatura di utilizzo: - 10 °C ÷ 50 °C
Rumore: < 80 db
Vibrazioni mano-braccio: 2,5 m/sec2
Vibrazioni corpo intero: 1 m/sec2
Tensione di ricarica: 110 V - 230 V
Caricabatterie: Esterno
Tensione di ingresso: 220 V
Tensione di uscita: 24 V
Potenza assorbita in fase di ricarica: 50 W
Autonomia in riserva: 20 gradini
Velocità max. (gradini/minuto): 11
Corredato di certificato di idoneità per il superamento delle barriere architettoniche
