ECG Biocare Tablet iE10 - Elettrocardiografo a 12 canali Interpretativo + Software PC

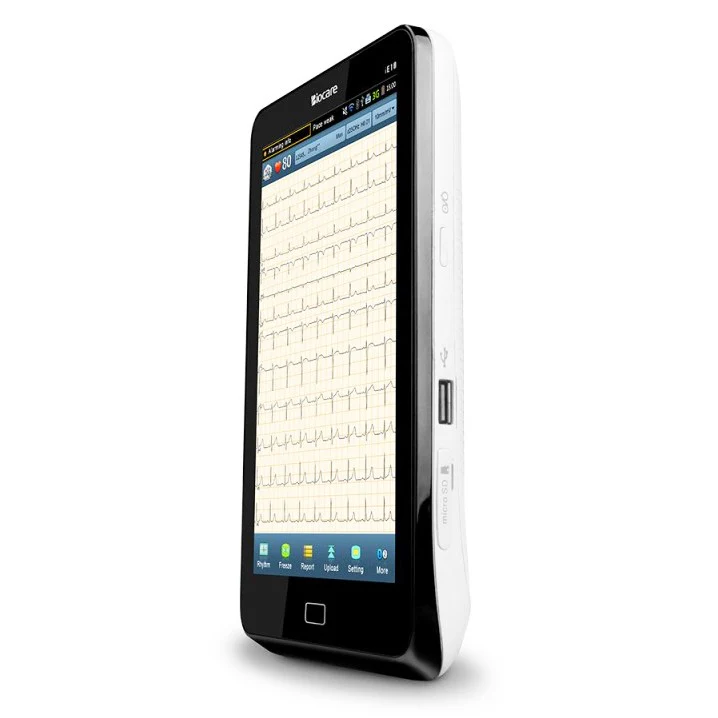

Elettrocardiografo portatile formato Tablet, per acquisire, analizzare e memorizzare il tracciato ECG a 12 derivazioni.
Display a cristalli liquidi a colori touch screen da 7 che consente di visualizzare simultaneamente, in posizione verticale e orizzontale informazioni quali:

Tracciato ECG
- 12 derivazioni in pre e post acquisizione
- frequenza cardiaca
- interpretazione ECG
- analisi del ritmo cardiaco da 30 a 300 secondi per singola derivazione di ritmo e da 30 a 300 secondi per tre derivazioni di ritmo selezionabili
- congelamento della traccia fino a 300 secondi
- filtri utilizzati
- sensibilità ECG
- derivazioni scollegate

Menu generale
- modalità di analisi
- dati paziente
- data e ora
- indicatore stato di carica della batteria
- simbolo presenza SD card
- messaggi di allarme
- salvataggio esami

Modalità operativa selezionabile tra manuale, automatica e caricamento esame memorizzato.
Interpretazione accurata ed affidabile grazie al programma di analisi ECG Biocare CardioPro, conforme ai severi standard di valutazione del database CSE, per garantire un'elevata accuratezza e affidabilità sia nelle misurazioni che nell'interpretazione del tracciato ECG.
Sensibilità e specificità della rilevazione e analisi del QRS pari al 99.
Programma completo di filtri digitali e di filtri ad auto adattamento, permette leliminazione di artefatti senza la distorsione del tracciato ECG; la frequenza di 0.01 Hz del filtro passa-alto, contribuisce a misurazioni ed analisi senza distorsioni del segmento ST.
L'esclusivo modulo software di analisi pediatrica, con il filtro passa-basso a 250 Hz, soddisfa gli ultimi standard AHA/ACC/HRS 2007.
Applicazione degli ultimi codici Minnesota.
Funzione di riconoscimento impulso da Pacemaker.
Fino a 300 secondi di tracciato congelato a video, come aiuto pratico per analizzare gli eventi in pazienti critici quali grandi anziani e bambini irrequieti.
Guida operativa sul display a colori per verificare le procedure di acquisizione del tracciato ECG.

Parametri di misurazione: - frequenza cardiaca - intervallo PR - durata QRS - intervallo QT/QTC - assi P/QRS/T - ampiezza RV5/SV1- ampiezza RV5+SV1;
Formato registrazione: 3x4 + 1 derivazione di ritmo - 3x4 + 3 derivazioni di ritmo - 6x2 + 1 derivazione di ritmo - 12x1
Report generabili:
- Semplice: tracciato ECG 12 derivazioni, dati paziente, intervallo PR, intervallo QRS, intervallo QT/QTc, Asse P/QRS/Ti, Ampiezza RV5/SV1 e RV5+SV1, analisi interpretazione
- Dettagliato: tracciato ECG 12 derivazioni, dati paziente, intervallo PR, intervallo QRS, intervallo QT/QTc, Asse P/QRS/Ti, Ampiezza RV5/SV1 e RV5+SV1, analisi interpretazione, ampiezze e durata (onde P, P, Q, R, R, S, T), STJ per le 12 derivazioni
Memoria dati:
- possibilità di salvare fino a 3.000 esami nella memoria del dispositivo
- su micro SD card con capacità fino a 16 GB (opzionale)
Collegandosi alla workstation ECG in modalità wireless è possibile caricare i tracciati ECG e scaricare i report dell'esame:
- per trasferire i dati dell'ecg dal Tablet iE10 al PC tramite WIFI occorre appoggiarsi ad un router esterno con rete WIFI attiva;
- per poter acquisire e trasferire l'ecg al Tablet iE10 occorre acquistare a parte n.1 Modulo Bluetooth Acquisizione ECG a 12 derivazioni (opzionale) che userà la connessione senza fili per inviare l'esame al PC.
I dati possono essere stampati mediante connessione a una stampante laser esterna e possono essere in ogni caso trasferiti con collegamento USB o SD card.
Dotato di batteria ricaricabile integrata agli ioni di Litio, con autonomia di 4 ore in uso continuo.

Software ECG-1000 in dotazione:
Software di analisi elettrocardiogrammi per ECG Biocare Serie iE e ECG8080
Programma che permette lacquisizione dati e lanalisi dei tracciati elettrocardiografici.

- Varietà di rapporti di analisi per soddisfare requisiti differenti
- Righello con elevata precisione per la misurazione e la ri-analisi
- Possibilità di auto analisi e elaborazione
- Funzione di editing del referto
- Sistema di controllo centrale che permette l'archiviazione completa delle cartelle cliniche elettroniche per poter confrontare l'esame precedente

Caratteristiche tecniche:
Dimensioni (LxPxA): 194 x 117 x 25 mm
Peso: 0,5 kg
Tipologia Display: 7 LCD touch screen
Risoluzione schermo: 1280 x 800 pixel
Tipologia paziente: Adulti e bambini
Dati misurati: HR (frequenza cardiaca) - Durata del complesso QRS - Intervallo PR - Intervallo QT/QTc - Asse P/QRS/Ti - Ampiezza RV5/SV1 e RV5+SV1 - Ampiezze e durata (onde P, P, Q, R, R, S, T) - STJ per le 12 derivazioni
Range di frequenza cardiaca: 30 ̴ 300 bpm
Modalità acquisizione: 12 derivazioni standard
Conversione A/D: 24 bit
Frequenza di campionamento: 1.000 campioni/s
Range dinamico: ± 9 mV
Risposta in frequenza: 0.05 Hz ̴ 250 Hz
Reiezione di Modo Comune: > 115 dB
Circuito di ingresso: Fluttuante
Impedenza di ingresso: ≥ 50 MΩ
Corrente di ingresso CIR: ≤ 0.1 μA
Corrente di dispersione sul paziente: < 10 μA
Costante di tempo: ≥ 3.2 s
Livello di rumore: < 15 μVp-
Soglia di sensibilità: ≤ 20 μVp-p
Tensione di calibrazione: 1 mV ± 3
Sensibilità: 8 livelli (1.25, 2.5 , 5 , 10 , 20 , 10/5 , 20/10) mm/mV ±3
Impostazione filtro: - EMG: 25/35/75/100/150/250 Hz - - Linea di base: 0.01/0.02/0.05/0.35/0.5/0.8 Hz
Filtro AC
50 Hz, 60 Hz
Funzioni particolari di rilevamento: Assenza di derivazioni - Interferenza AC - Interferenza linea di base - Interferenza EMG
Informazioni visualizzate sullo schermo: Forma donda ECG - Frequenza cardiaca - Connessione derivazioni - Tempo - Modalità di registrazione - Filtri - Sensibilità - Prompt di sistema - Messaggi di allarme - Indicatore batteria - Indicatore alimentazione - Simbolo SD card
Visualizzazione forme donda: 6x2 + 1 derivazione di ritmo - 12x1
Registrazione tracciato: Possibilità di connessione a una stampante laser esterna
Velocità di registrazione: (6.25, 12.5 , 25 , 50) mm/s
Misurazioni e interpretazione: Programma di analisi Biocare CardPro ECG
Codifica utilizzata: Minnesota
Modalità di funzionamento: Automatica - Manuale - Caricamento esami
Modalità DEMO: ECG normale - ECG con aritmia
Analisi del ritmo: singola derivazione di ritmo: 30 ̴ 300 secondi - 3 derivazioni di ritmo: 30 ̴ 100 secondi per ogni derivazione
Stampa estesa durante eventi aritmici: Supporta la stampa della forma donda estesa in aritmia con la modalità automatica
Funzione congelamento forma donda: Fino a 300 secondi
Rilevamento Pacemaker: Debole, Normale, Migliore
Auto-salvataggio del report: Anteprima del report prima della stampa
Formati file: JPEG, XML, DICOM, PDF, ECG
Sistema di allarme: Segnale vocale e visivo per: derivazione disconnessa - batteria scarica
Impostazione dati paziente: Numero di registrazione - Nome - Sesso - Data di nascita - Altezza - Peso - Pressione sanguigna - Etnia - Pacemaker - Farmaci - Medico - Tecnico - Numero di stanza - Definito dallutente
Lingua: Italiano, Inglese
Capacità memoria locale: Più di 3.000 files
Tipo di report: Semplice, dettagliato, battiti mediani
Formati di registrazione: - 3x4 + 1 derivazione di ritmo - 3x4 + 3 derivazioni di ritmo - 6x2 + 1 derivazione di ritmo - 12x1
Ingresso cavo paziente: Per la connessione alla frusta ECG 10 cavi bipolari
Ingresso micro SD: 16 GB TF per trasferimento dati (opzionale)
Ingressi USB: Per trasferimento dati - Per scanner barcode (inserimento dati paziente) - Per connessione a una stampante esterna
Alimentazione di rete: AC, 100 V ̴ 240 V, 50 Hz / 60 Hz , 12 W
Adattatore DC: 5 V, 2.4 A
Tipo batteria:Litio ricaricabile, 3.7 V, 5800 mAh
Durata batteria: 4 ore in funzionamento continuo
Tempo di ricarica batteria: Circa 4 ore da una condizione di totale scarica
Comunicazione con software Biocare ECG-1000 su PC con sistemi operativi Microsoft Windows XP/Vista /Win7/Win8/Win10

Validazione clinica
Validazione clinica condotta mediante comparazione con dispositivo equivalente ECG-1260 Biocare, con provata evidenza su un campione significativo di pazienti e medici.
Il dispositivo iE 10 ha superato i test secondo le norme EN 60601-1, EN 60601-1-2, IEC 60601-2-25.

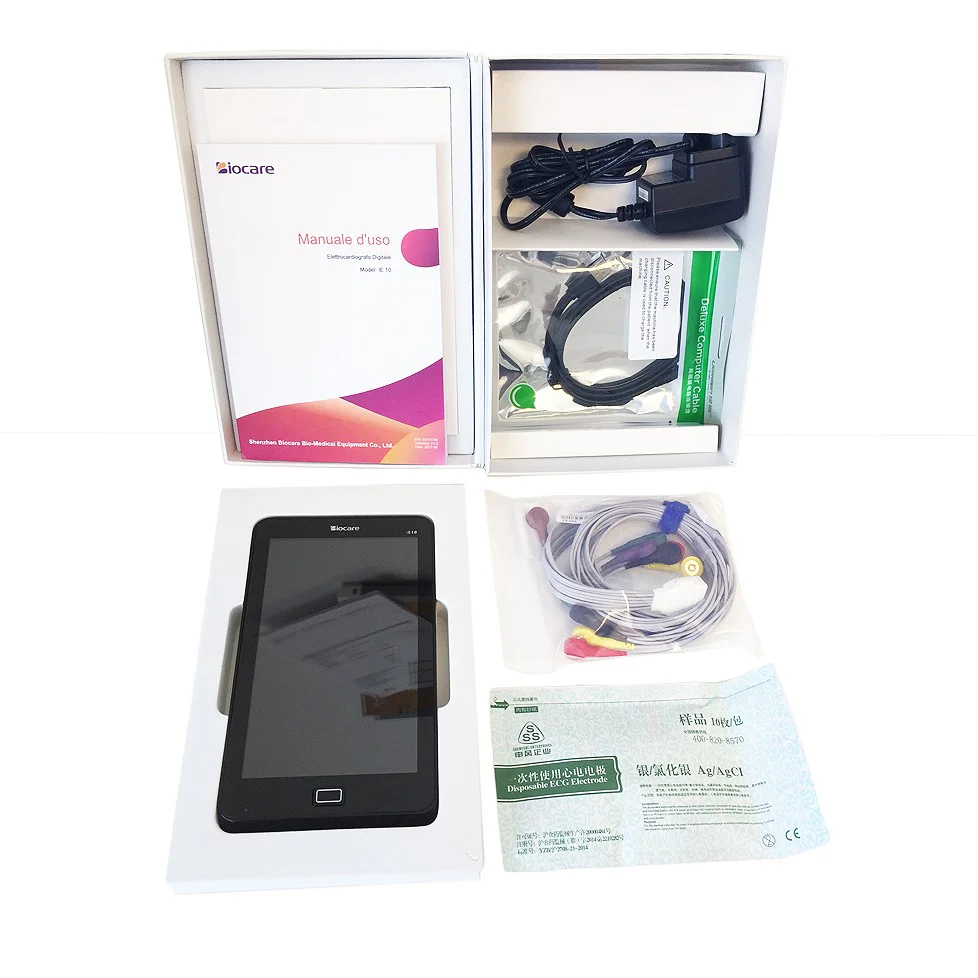

In dotazione:
1 Unità ECG portatile iE 10
1 Software ECG-1000
10 Elettrodi monouso
1 Cavo paziente a 10 derivazioni bipolari

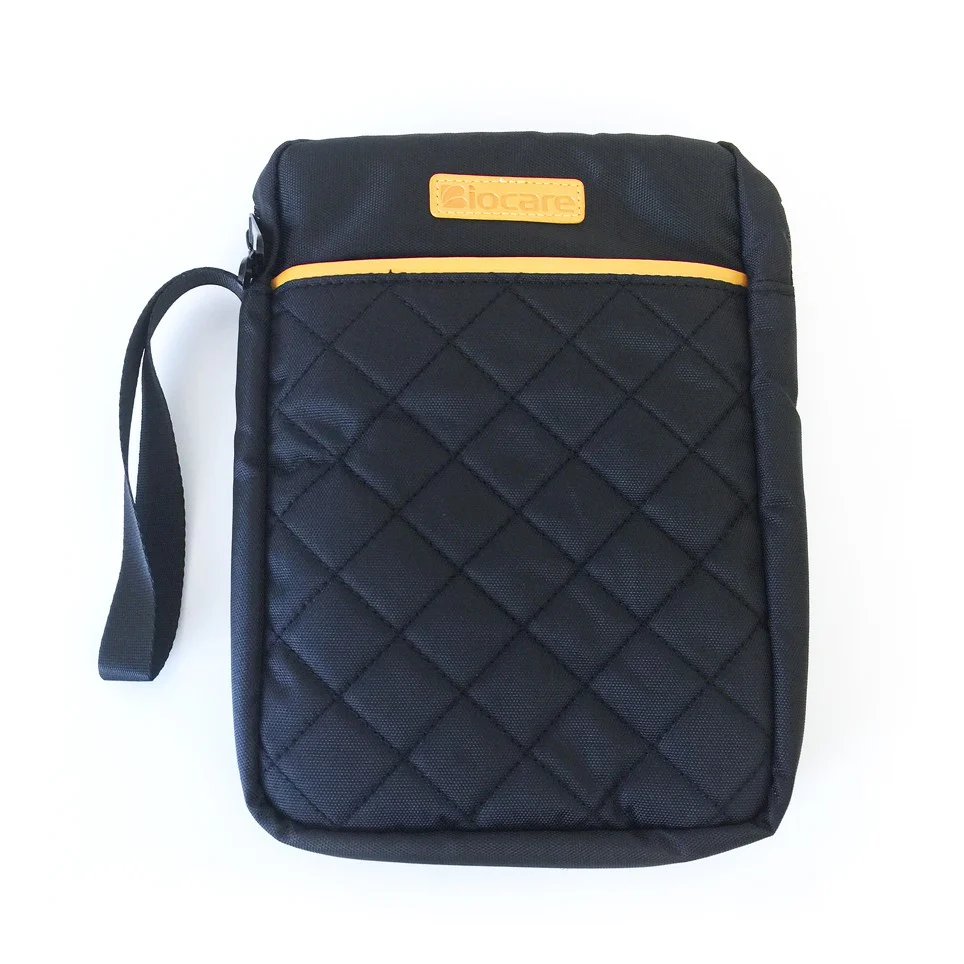

1 Borsa porta tablet ECG Biocare
1 Alimentatore a rete elettrica AC Input: 100-240 V - DC output: 5V 2.4 A
1 Manuale di istruzioni multilingue
1 Garanzia 24 mesi per difetti di fabbricazione ad esclusione delle parti soggette a usura e del cavo ECG a 12 derivazioni.

Opzionali su richiesta:
Modulo Bluetooth Acquisizione ECG a 12 derivazioni per IE10
